  产品介绍
产品名称:2X型旋片式真空泵
2X旋片真空泵图示

一、2X型旋片式真空泵的概述:

2X型旋片式真空泵为双级结构,它的工作性能由高压级与低压级二部分组成,它的吸入口与真空容器或真空设备连接,在运转时容器内的气体将大量吸入与排出。当设备获得真空时,高压级排气阀片将封闭,高压级吸入的气体将转送到第二级,并经第二级吸入与排出,这样真空设备可获得一定的真空。该泵的技术参数6×10-2pa。根据用户使用情况,可配备真空增压泵(例如罗茨真空泵),将2X型旋片式真空泵为前级泵,由于增压泵的抽气力加强,前级泵连续抽除,能使你的设备获得更高的真空。

2X型旋片式真空泵用于密封容器抽出气体获得真空的基本设备。其工作原理与一般容变式真空泵相同,它是由一个与传动轴同心安装而在泵体内处于偏心的转子组成,转子上有两个滑动的叶片也叫旋片。当转子旋转的时候,这两个叶片一方面受离心力的作用,另一方面受弹簧力的作用,使它能紧密地保持与泵体内壁相接触,将泵体分隔成两个工作室,叶片一边容积不断扩大,气体不断膨胀吸入气体,而另一边容积不断缩小,气体不断压缩排出气体,丛而达到抽气的目的,这种操作每转重复两次。

二、2X型旋片式真空泵的用途及适用范围:

由于现代科学技术的高度发展,2X型旋片式真空泵的应用遍及各个科学领域和各种企业事业单位,其主要表现在:

1、可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。

2、由于此型号真空泵是用黑色金属制造,而且比较精密,整个泵的工作都是与油联系在一起的,所以它不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空泵油起化学作用的各种气体,也不可做为压缩机和输送泵使使用。如有气镇装置的泵,可抽除一定量的可凝汽体。

3、可以用来直接获得真空度在10-3托以下的真空作业,以及配合其它真空设备获得真空度10-3托以上的真空作用之用。

4、一般在不底于5℃的室温及不高于90%的相对温度的环境内使用。
可根据用户使用情况,配备真空增压泵,将该泵做为前级泵,组成罗茨旋片真空泵机组,由于增压泵的抽气力加强,前级泵连续抽除,能使你的设备获得更高的真空。

三、2X型旋片式真空泵的型号意义:
2X旋片真空泵型号说明
四、2X型旋片式真空泵的主要技术参数:

参数/型号 2X-4A 2X-8A 2X-15A 2X-30A 2X-70A 2X-100A
抽气速率(L/s) 4 8 15 30 70 100
极限压力(Pa) 分压力 ≤6×10-2 ≤6×10-2 ≤6×10-2 ≤6×10-2 ≤6×10-2 ≤6×10-2
全压力 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1
电动机功率(kw) 0.55 1.1 2.2 3 5.5 7.5
转速(r/min) 450 320 320 450 420 360
温度(℃) ≤40℃
噪音(dBA) ≤75 ≤78 ≤80 ≤82 ≤86 ≤90
进气口径(mm) 25 40 40 65 80 90
用油量(L) 1 1.5 2 3 4.2 5
外形尺寸(mm) 540×335×380 790×430×540 790×530×540 780×500×560 910×650×700 113×740×690
适用电磁压差阀 DDC-JQ25 DDC-JQ40 DDC-JQ40 DDC-JQ65 DDC-JQ80 DDC-JQ100
冷却水量(L/mm) 71 72 72
毛重/净重(Kg) 55/50 158/148 202/190 230/216 338/320 400/370

2X型旋片式真空泵注意:

(1)真空度是指被抽容器内剩余气体压强,以分压强为我厂出厂标准,总压强为辅助标准,热偶计测的是各种蒸汽和永久气体的总压强,而麦氏表只能测出永久气体占的分压强,故二表的数值有一定的差异。
(2)抽气速率是根据几何尺寸算出的在大气压强j时,实际抽速与几何抽速基本相符合,在各种不同的压强时,抽速有一定下降,抽速与压力关系见下图2X旋片式真空泵的性能曲线图。
(3)温升是指泵温稳定后,在排气阀门处的油的温度与室温之差。
(4)2X型旋片式真空泵型号表示方法:列2X—4,2代表双级泵,X代表旋片式真空泵,一横线后面的数字4代表每秒钟的抽速。

五、2X型旋片式真空泵的特点:

2X型旋片式真空泵是用来对抽除密封容器气体而获得真空的基本设备也是目前国内使用最广泛的真空泵,有水冷和风冷两种,本泵同国内同类产品相比具有真空度高,体积小,重量轻,抽速快,使用方便,安装,维护简单以及以下优点:

1.泵内设有气镇阀,可抽除少量水蒸气;
2.旋片式真空泵的极限真空度高;
3.内装强制进油,润滑充分,性能可靠;
4.设有自动防返油双重保险装置;
5.保持进气压强为1.33×10Pa时仍可连续运转;
6.不漏油、不喷油、不污染工作环境。

六、2X型旋片式真空泵的性能曲线图:
2X旋片真空泵曲线图

七、2X型旋片式真空泵的原理图:

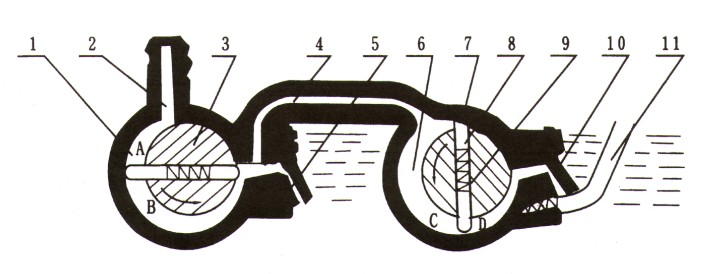

图(1)是2X型旋片式真空泵的工作原理图,转子3及7与高真空室外1及低真空室6相切,转子3及7沿箭头方向旋转,带动转子槽内滑动的转片旋转,由于弹簧9及离心力的作用, 转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到排气阀门10之间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示旋片式真空泵位置继续旋转时A及C容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时B及D容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹住排气门的,故能防止气体返回真空室。当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,全部气体进入真空室,再由排气阀门10排出,此时二级串联即进入双级泵工作。

   如被抽除的气体中含有较高的蒸汽气体时,在气体受到压缩而其蒸汽的分压强超过此蒸汽在泵内温度下的饱和压强时,此时蒸气被压缩成为液体,旋片式真空泵无法排出,而混在真空泵油内,使泵的性能大大降低,水蒸汽对真空泵的影响是非常大的。如果掺入适量的空气,使蒸汽在受到压缩时,其分压强也低于泵温的饱和压强,则蒸汽在变成液体前就能被排出泵外去,故本系列2X-4以上的旋片式真空泵都装有能放入一定量气体的掺气阀11见下图(1)。2X旋片真空泵原理图1

1 高真空室外 2 进气嘴 3 转子 4 过气管 5 排气阀门
6 低真空室 7 转子 8 刮片 9 弹簧 10 排气阀门

八、2X型旋片式真空泵的组成部分及结构图:

2X系列的各种真空泵的外形和结构是基本相同的,泵由电机经三角皮带传动到转子。电动机和泵用螺钉卡板固定在底盘上。
2X旋片式真空泵由泵体、高转子、低转子、前端板、后端板、高转片、低转片、排气阀、排气罩、视镜等零部件组成。见图(2)、图(3)。

   在2X型旋片式真空泵体内压入一个中隔板、将真空泵壳分成高低真空室,各室都有排气门,高真空室排气与低真空气相通。高转子前端伸出前轴;后端伸出后轴。前轴通过前端板的轴承支持、经过油密封室而伸出前端板外:后轴由中隔板上的轴承支持。而伸入低真空室内,低真空室转子则装在后轴上、故高低转子均由前轴带动。高低转子都有对开的槽子,呈“T”形的旋片由弹簧支撑开而装于槽内。2X型旋片式真空泵的进气口处有过滤网,而排气口处有挡油网,视镜左边有掺气阀,下边有放油塞。

图(2):2X型旋片式真空泵剖面图

2X旋片真空泵结构图1

气体路径 3 过滤网 8 弹子 13 排气罩 18 后端板 23 水盖板
—→高真空路径 4 皮带轮 9 前轴 14 排气罩垫 19 低转子 24 排气阀片
—→高真空路径 5 前端板 10 油密封室 15 挡油网 20 冷却水接头 25 视窗
1 进气嘴 6 高转片 11 弹簧 16 泵壳 21 26 掺气阀
2 密封圈 7 高转子 12 定位销钉 17 中隔板 22 底转片 27 放油塞

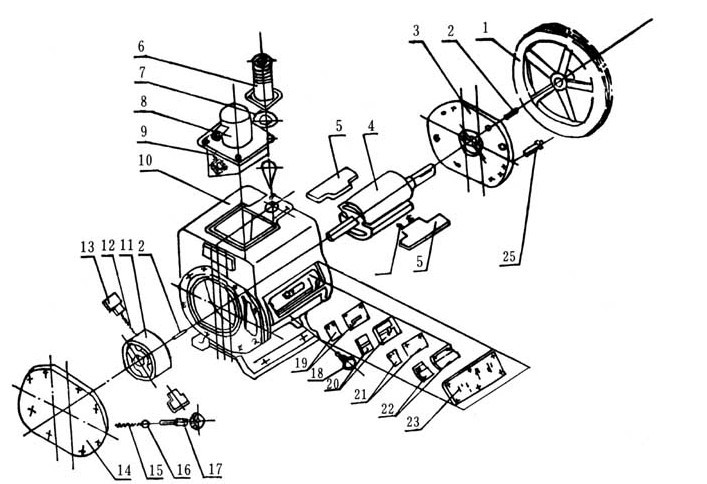

图(3):2X型旋片式真空泵整体结构图

2X旋片真空泵结构图2
1 皮带轮 6 排气咀 11 低转子 16 钢珠 21 阀片
2 7 密封圈 12 弹簧 17 手柄 22 档板
3 前端板 8 排气罩 13 底转片 18 放油塞 23 油盖
4 高转子 9 过滤网 14 后端板 19 纸垫 24 定位销钉
5 高转片 10 泵体 15 弹簧 20 阀座

2X型旋片式真空泵的选型须知:

一、请提供以下详细数据:①2X型旋片式真空泵的产品名称与型号②2X型旋片式真空泵的真空度要求单位PA或MPA③2X型旋片式真空泵抽速要求单位L/S或M3/MIN④2X型旋片式真空泵的使用与否和工作条件⑤2X型旋片式真空泵的电机功率(KW)⑥2X型旋片式真空泵的转速(r/min)⑦2X型旋片式真空泵的电压〔V〕⑧2X型旋片式真空泵的进出口口径⑨2X型旋片式真空泵是否带附件,以便我们的为您正确选型。

二、若已经由设计单位选定我公司的2X型旋片式真空泵的产品型号,请按2X型旋片式真空泵型号直接向我公司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您选型确认。

我公司免费咨询电话:4000-123-133

感谢您访问我公司的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的产品和服务。
