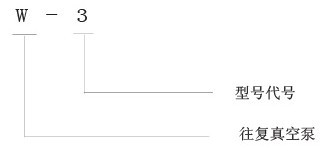

一、W型往复真空泵型号意义：
 |
二、W型往复真空泵概述：
W型往复真空泵(又称活塞式真空泵)，属于低真空获得设备之一，它的极限压力一般在1330～2660Pa，它的抽速范围比较大，从50L/S到200L/S，适用于石油、化工、医药、食品、轻工、冶金、电气等行业中的真空浸渍、钢水真空处理、真空蒸馏、真空蒸发、真空浓缩、真空结晶、真空干燥、真空过滤及混凝土的真空作业等方面的抽除气体。不适用于抽除含氧过高的、有爆炸性的、对金属有腐蚀性的、与泵油会起化学反应的以及含有颗粒尘埃的气体，也不适用于把气体从一个容器输送到另一个容器，作输送泵用。W型往复真空泵具有体积小，维修简单、阀片寿命较长等优点，适宜于在较高压强范围内使用。但和WLW型往复真空泵一样，易损件非常多，后期维护相对繁琐。
三、W型往复真空泵特点：
W型往复真空泵，是获得粗真空的主要设备之一，它用于从密闭容器中或反应锅中抽除真空或其它气体，它不适用于抽除腐蚀性的气体或者带有硬颗粒灰粉的气体。
W型往复真空泵的结构由两个主要部分组成；
1、W型往复真空泵机械传动部分和气体流通部分。机械传动部分整个结构原件装在一个封闭的机体内，曲轴被支承在机体两旁的圆锥滚子轴承中。
2、W型往复真空泵曲轴一端装有一个大带轮，以驱动传动部分。连杆把曲轴的轴颈和十字头连接起来。活塞杆的一端旋入十字头的螺孔中，另一端装在活塞的锥孔并以螺母固定之。
3、W型往复真空泵电动机和装在轴上的小带轮通过三角胶带带动曲轴旋转，这样通过连杆和十字头的作用，使活塞在气缸中作往复运动。
4、W型往复真空泵连杆曲轴机构在机体内运动时，使油池中的润滑油飞溅以润滑轴承、曲轴颈、十字头和滑道等磨擦表面。为了便于检查和维修传动机构，机体两侧和后面装有可拆卸的门盖，在后盖上装有油窗以批示机体内油池的油面高度
|
| 四、W型往复真空泵的工作原理： |
 |

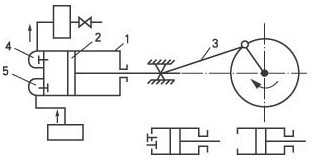

如图为W型往复真空泵的工作原理图，W型往复真空泵的主要部件是气缸1及在其中作往复直线运动的活塞2，活塞的驱动是用曲柄连杆机构3(包括十字头)来完成的。除上述主要部件外还有排气阀4和吸气阀5等重要部件，以及机座、曲轴箱、动密封和静密封等辅助部件。
五、W型往复真空泵的技术参数表： |
| 型号 |
WY-50(V5) |
WY-100(W4) |
WY-200(W5) |
W3 |
W4-A |
W4-1 |
W5-1 |
W-300 |
| 抽气速率（m3/h) |
200 |
370 |
770 |
200 |
370 |
370 |
770 |
1080 |
| 极限压力（Pa) |
1300 |
1300 |
1300 |
2600 |
2600 |
2600 |
2600 |
2600 |
| 转速（r.p.m) |
300 |
200 |
200 |
300 |
200 |
530 |
430 |
300 |
| 配用电机（Kw) |
5.5 |
11 |
22 |
5.5 |
11 |
11 |
22 |
30 |
汽缸直径x行程
(mm) |
250x150 |
350x200 |
455x250 |
250x150 |
350x200 |
250x150 |
350x200 |
450x200 |
气管直径
(mm) |
进 |
2" |
4" |
5" |
2" |
4" |
4" |
5" |
175mm |
| 出 |
2" |
4" |
5" |
2" |
4" |
4" |
5" |
175mm |
水管直径
（mm) |
进 |
1/2" |
3/4" |
3/4" |
1/2" |
3/4" |
1/2" |
3/4" |
3/4" |
| 出 |
1/2" |
3/4" |
3/4" |
1/2" |
3/4" |
1/2" |
3/4" |
3/4" |
| 体积 |
长 |
1435 |
1819 |
2357 |
1418 |
1819 |
1486 |
1805 |
1980 |
| 宽 |
624 |
876 |
1010 |
630 |
876 |
520 |
670 |
745 |
| 高 |
710 |
900 |
1162 |
650 |
900 |
720 |
860 |
980 |
|

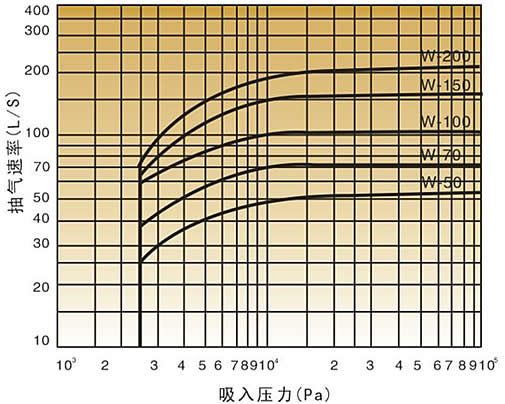

| 六、W型往复真空泵的性能曲线图： |
 |
|
