产品名称:JZJX型罗茨旋片真空泵机组

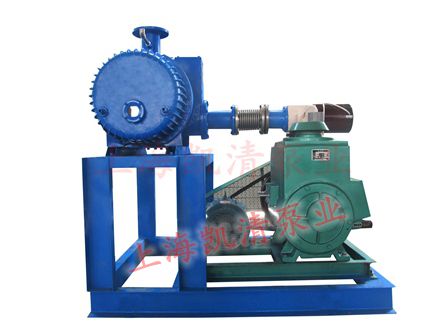

JZJX罗茨旋片机组图示1
一、JZJX型罗茨旋片真空泵机组的概述:

JZJX型罗茨旋片真空泵机组是由ZJP型罗茨泵做为主抽泵,单级或双级旋片泵做为前级泵的低、高真空获得设备,整套机组安置在一个机架上,配以管道、阀门和电器操作控制箱,除最小二个规格外,还配有冷却水管系统机组结构紧凑、使用方便。在2X型旋片真空泵真空度达到极限时抽气速率不断降低,ZJP型罗茨泵能使机组在极限真空时保持相对大的抽气速率.罗茨旋片真空泵机组真空度高,可持续工作,噪音低。

为了提高罗茨旋片真空泵机组的抽气性能,达到较高的极限真空和改善在低入口压力时的抽速特性及对大型真空泵机组配用较小规格的前极泵,罗茨旋片真空泵机组也有由二级罗茨真空泵串联的三级机组。
根据被抽真空系统的大小及气体状态,罗茨旋片真空泵机组各泵之间的名义抽速之比一般在4∶1至10∶1之间,前者适用于较大真空系统及长时间在较低入口压力或极限真空情况下工作。JZJX型罗茨旋片真空泵机组为了防止前级旋片真空泵停机返油,在前级管道上装有电磁阀,一般用DDC系列电磁真空阀DYC系列电磁真空压差阀作与前级旋片真空泵的电机联动。

二、JZJX型罗茨旋片真空泵机组的使用范围:

JZJX型罗茨旋片真空泵机组适用于抽吸空气及其它无可凝性、无腐蚀性的气体,广泛应用于需要大抽速和需要获得低、高真空的各种真空系统。例如:真空冶炼、钢液脱气、真空烧结、大型空间模拟试验中的动态真空的获得,电力电容器、变压器真空浸渍处理,日光灯管、灯泡自动生产线上的排气,保温瓶胆的连续排气,真空镀膜设备中的预抽,镁还原过程中的抽气,单晶硅提炼过程中的除气等等。

三、JZJX型罗茨旋片真空泵机组型号表示方法:

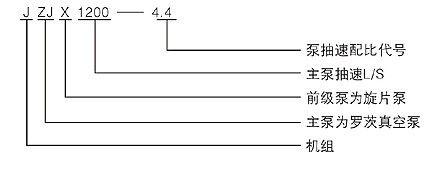

JZJX罗茨旋片真空泵机组型号说明
四、JZJX型罗茨旋片真空泵机组的技术参数表:
机组型号 泵型号 抽气速率(L/S) 极限压力 进气口径(mm) 电机功率(kw)
主泵 前级泵 主泵 前级泵
Pa Torr
JZJX70-4 ZJP70 2x15 - 70 2x10-2 1.5x10-4 80 1.1 2.2 -
JZJX150-5 ZJP150 2x30A - 150 2x10-2 1.5x10-4 100 2.2 3 -
JZJX300-4 ZJP300 2x70A - 300 2x10-2 1.5x10-4 150 4 5.5 -
JZJX300-7 ZJP300 2x30A - 300 2x10-2 1.5x10-4 150 4 3 -
JZJX600-8 ZJP-600 2x70A - 600 2x10-2 1.5x10-4 200 7.5 5.5 -
JZJX150-42 ZJP1500 ZJP30 2x15 150 1x10-2 7.5x10-5 100 2.2 0.75 2.2
JZJX300-42 ZJP300 ZJP70 2x30A 300 1x10-2 7.5x10-5 150 4 1.1 3
JZJX300-44 ZJP300 ZJP70 2x15 300 1x10-2 7.5x10-5 150 4 1.1 2.2
JZJX600-42 ZJP600 ZJP150 2x70A 600 1x10-2 7.5x10-5 200 7.5 2.2 5.5
JZJX600-45 ZJPP600 ZJP150 2x30A 600 1x10-2 7.5x10-5 200 7.5 2.2 3
JZJX1200-44 ZJP1200A ZJP300 2x70A 1200 1x10-2 7.5x10-5 250 11 4 5.5
说明:
1、以上是国家标准推荐型号,也可根据用户特殊要求,异型设计
2、单泵的技术指标详见各泵说明书
3、表中的抽气速率系指主泵的集合抽气速率。
4、2X为两级旋片真空泵,如2X-70为抽速70L/S的两级旋片真空泵

五、JZJX型罗茨旋片真空泵机组的故障分析与排除

故障分析与排除表


故障
原因 消除方法
极限压力不高 管道、系统漏气 系统检漏
泵部分漏气 对泵进行检漏
前级泵极限压力下降 修理或更换前级泵
润滑油太脏或牌号不符 更换润滑油
油封磨损 更换油封
旁通阀处漏气 对旁通阀进行清理
抽速不足 管道通导能力不够 增大管道通导能力
前级泵抽速下降 修理或更换前级泵
旁通阀处漏气 对旁通阀进行清理
电动机过载 入口压力过高 调整、控制入口压力
转子端面与端盖单面接触 调整转子端面间隙
前级泵返油进泵腔 安装防返油装置
旁通阀卡阻,使出口压力过高 对旁通阀进行清理
过热 选择的前级泵抽速不够,造成压缩比过大 重新选用前级泵
入口压力过高 调整、控制入口压力
冷却不良 畅通冷却水
齿轮箱润滑油过多 调整油量
转子与泵壳接触 修整
齿轮、轴承、油封润滑不良 保证油量适当,润滑良好
声音异常 装配不良 重新装配
导向齿轮与转子位置偏移使转子相碰 调整位置、保证间隙
入口压力过高 调整、控制入口压力
过载或润滑不良造成对齿轮的损伤 更换齿轮
轴承磨损 更换轴承
轴承、齿轮早期磨损严重 润滑油不良 更换润滑油
润滑油不足 补充润滑油

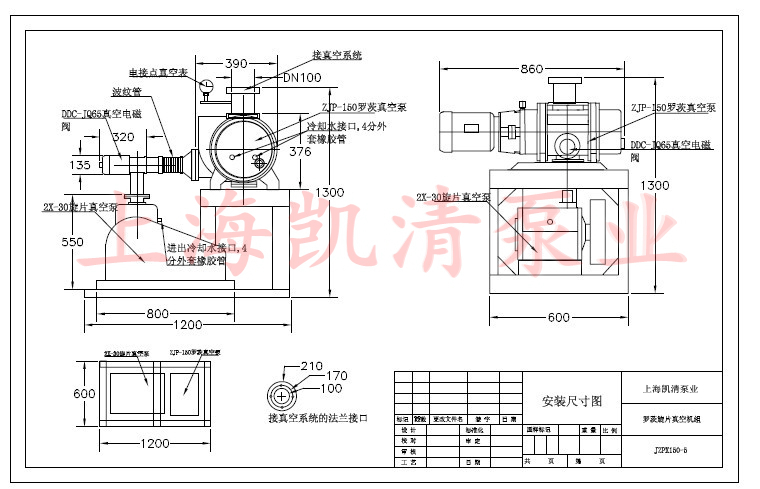

六、JZJX型罗茨旋片真空泵机组的安装尺寸图:JZJX罗茨旋片机组图示2

JZJX罗茨真空泵机组CAD图纸

JZJX型罗茨旋片真空泵机组选型须知:

一、请提供以下详细数据:①JZJX型罗茨旋片真空泵机组的产品名称与型号②JZJX型罗茨旋片真空泵机组的真空度要求单位PA或MPA③JZJX型罗茨旋片真空泵机组抽速要求单位L/S或M3/MIN④JZJX型罗茨旋片真空泵机组的使用与否和工作条件⑤JZJX型罗茨旋片真空泵机组的电机功率(KW)⑥JZJX型罗茨旋片真空泵机组的转速(r/min)⑦JZJX型罗茨旋片真空泵机组的电压〔V〕⑧JZJX型罗茨旋片真空泵机组的进出口口径⑨JZJX型罗茨旋片真空泵机组的材质要求⑩JZJX型罗茨旋片真空泵机组是否带附件,以便我们的为您正确选型。

二、若已经由设计单位选定我公司的罗茨旋片真空泵机组的产品型号,请按罗茨旋片真空泵机组型号直接向公司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您选型确认。

我公司免费咨询电话:4000-123-133

感谢您访问我公司的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的产品和服务。
